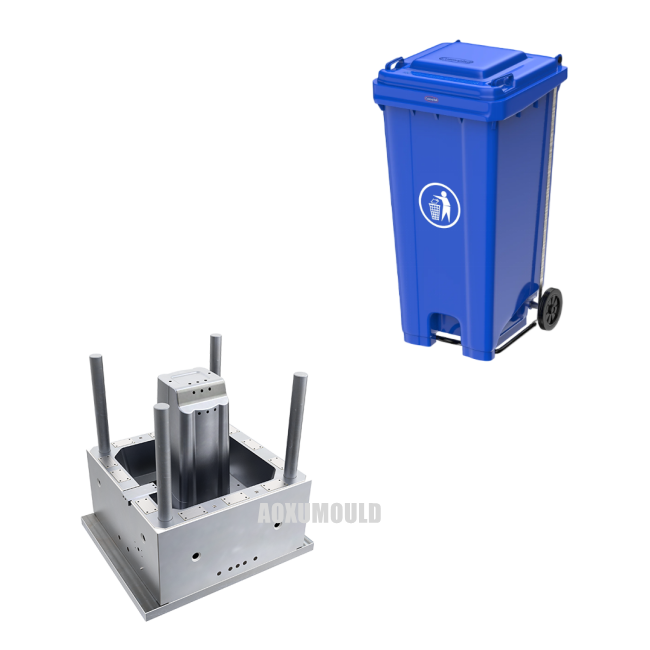

Spesifikasi acuan
|
Nama acuan |
Acuan suntikan tong sampah 360L |
|
Bahan produk |
HDPE, plastik |
|
Saiz produk |
878x596x1098mm |
|
Kapasiti produk |
360 liter |
|
Bahan acuan untuk rongga &. Teras |
P20 |
|
Nos rongga |
1 rongga |
|
Sistem suntikan |
Yudo Hot Runner |
|
Mesin suntikan yang sesuai |
3300T |
|
Saiz acuan |
1580x1250x1500mm |
| Berat acuan |
23500T |
|
Acuan seumur hidup |
lebih daripada 500,000pcs |
|
Masa t1 |
Selepas reka bentuk dimuktamadkan, 55 hari |
Maklumat saiz tong sampah plastik 360L
Kebanyakan tong plastik 360L berkongsi pengukuran biasa ini (panjang × lebar × ketinggian):
Julat biasa:
Panjang: 700-850 mm
Lebar: 659-850 mm
Ketinggian: 1,100-1,125 mm
Kombinasi biasa:
710 × 850 × 1,120 mm
850 × 700 × 1,100 mm
700 × 850 × 1,100 mm
715 × 853 × 1,125 mm
Bagaimana untuk merancang acuan suntikan sampah 360L?
1. Reka bentuk struktur:
Acuan pelbagai rongga dengan sistem gating yang dioptimumkan untuk memastikan ketebalan dinding seragam dan meminimumkan kecacatan.
Mekanisme blok gelongsor untuk undercuts (sudut kurang daripada atau sama dengan 30 darjah) untuk memudahkan demolding.
2. Sistem Pengendalian:
Saluran air beredar dalaman untuk mengurangkan masa penyejukan sebanyak 20-30% dan meningkatkan kecekapan pengeluaran.
Perisian: Analisis Moldflow untuk mensimulasikan keseimbangan aliran dan mengesan kelemahan yang berpotensi.
3. Peralatan Key:
Pengilangan CNC (ketepatan: ± 0.1 mm), EDM (± 0.1 mm), pemotongan dawai, dan pengisaran permukaan.
4. Kawalan Kawalan:
Dimensi kritikal dikekalkan dalam ± 0.1 mm melalui pengilangan berkelajuan tinggi dan pengisaran ketepatan.
5. Rawatan permukaan:
Salutan anti-karat dan pembajaan untuk meningkatkan kekerasan.
Pembuatan acuanSpesifikasi Teknikal
|
Aspek |
Perincian |
|
Bahan keluli |
P20/45# Steel: Baki kos, panjang umur, dan kemasan permukaan. Alternatif: 718/NAK80 untuk tong berkilat tinggi, S136 untuk rintangan kakisan. |
|
Reka bentuk acuan |
- Penyejukan: Saluran air yang beredar untuk mengurangkan masa penyejukan sebanyak 30%. |
|
Pengeluaran |
- Kitaran: 6-7 hari untuk merancang; 60 hari untuk penghantaran penuh. |
Senarai Semak Penyelenggaraan Harian: 360L Plastik Sisa Bin Acuan
Warranty: 1-year free repair or >1 juta pukulan jangka hayat.
Petua Penyelenggaraan:
Harian: Pin pelincir pelincir, permukaan acuan bersih.
Berkala: Slot ekzos yang jelas, pembaikan bahagian yang dipakai.
Penyimpanan: Sapukan karat-bukti, rongga meterai.
1. Pembersihan pasca pengeluaran (setiap kitaran/peralihan):
- Membersihkan semua residu resin dari rongga, teras, dan pelari sejurus selepas pengeluaran.
-Gunakan pembersih acuan yang diluluskan (berus tembaga/tembaga lembut/lembut.
- Jangan gunakan alat keluli - elakkan calar permukaan!
2. Penjagaan Sistem Ejector:
- Pelincir pin pelincir, pin panduan, dan lengan setiap hari dengan minyak acuan suhu tinggi.
- Periksa pergerakan lancar; Pengikatan menunjukkan misalignment atau pencemaran.
3.
- Memeriksa saluran air/penyambung untuk kebocoran atau penyumbatan.
- Memastikan aliran penyejuk yang konsisten - penyejukan yang tidak sekata menyebabkan warping.
4. Perlindungan Permukaan:
- Sapukan lapisan nipis semburan pencegahan karat (contohnya, berasaskan silikon) pada permukaan yang digilap selepas pembersihan.
- Lap muka acuan dengan kain yang kering dan bebas sebelum penyimpanan.
5. Pemeriksaan Saluran Ventil & Gas:
- Ventilasi yang jelas dari serpihan/plastik tersumbat menggunakan pembersih bolong atau udara termampat (<80 psi).
- Ventilasi disekat menyebabkan luka bakar/tembakan pendek.
6. Tinjauan Kerosakan:
- Periksa rongga, teras, dan garis perpisahan untuk cip, penyok, atau memakai.
- Laporkan kecacatan segera untuk mengelakkan pembaikan yang mahal.
7. Protokol Penyimpanan:
- Tutup dan kumpulkan acuan dengan selamat apabila tidak digunakan.
- Simpan di kawasan yang dikawal oleh suhu (kelembapan<50%).
- Tutup dengan kain bernafas untuk mengelakkan pengumpulan habuk.
